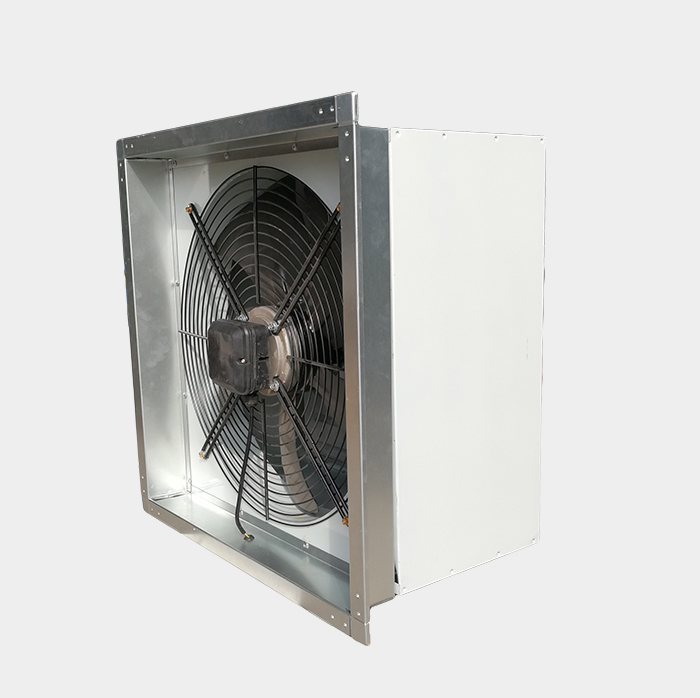

DFBZ方形壁式軸流風機

  • 工(gong)作溫度：-30~+40℃；
  • 濕(shi) 度：小于90%；
  • 介質條件：空氣(含塵量不超過100mg/m3)；
  • 工作電源：三相、380V/50Hz。

產品應用

DBF型大型變壓器專用冷卻風機，系DZ型軸流風機的派生型產品，專為變壓器油冷卻配套設計。

1、概述

DBF型大型變壓器專用冷卻風機，系DZ型軸流風機的派生型產品，專為變壓器油冷卻配套設計，風機電機采用耐高溫電機，保證在高溫下能正常工作。DBF型大型變壓器專用冷卻風機，按直徑分400~1000mm八種規格，系列風量為4000~22500m3/h，全壓為100~210Pa。配用電機(ji)為YCF型電機(ji)，專為變(bian)壓器風(feng)機(ji)的具(ju)體要(yao)求(qiu)特殊(shu)設計制作。

2、工作條件

工作溫度：-30~+40℃；

濕度：< 90%；

介質條件：空氣(含塵量不超過100mg/m3)；

工作電源(yuan)：三相、380V/50Hz。

3、風機配置

3.1、標準配置
● 葉輪(lun)；● 機(ji)殼(ke)(風筒、電機(ji)支架)；● 電機；● 底腳；
3.2、備選件及附件(訂貨時注明是否購買)
※ 減振設備※ 控制箱※ 網罩※ 對接法蘭(lan)※ 百葉(xie)風口(kou)

4、加工工藝

5.1、風機葉(xie)(xie)輪為(wei)鋼制，輪轂液(ye)壓拉伸成(cheng)型，葉(xie)(xie)片沖(chong)壓后液(ye)壓成(cheng)形(xing)，葉(xie)(xie)片與輪轂焊(han)接(jie)裝配成(cheng)形(xing)。葉(xie)(xie)輪經靜、動平(ping)衡校正(zheng)，平(ping)衡精度不大(da)于G5.6級。

5.2、外筒法(fa)蘭為采用(yong)整體翻邊旋壓而成。

5、性能參數表

了解詳細參數請聯系我(wo)們
