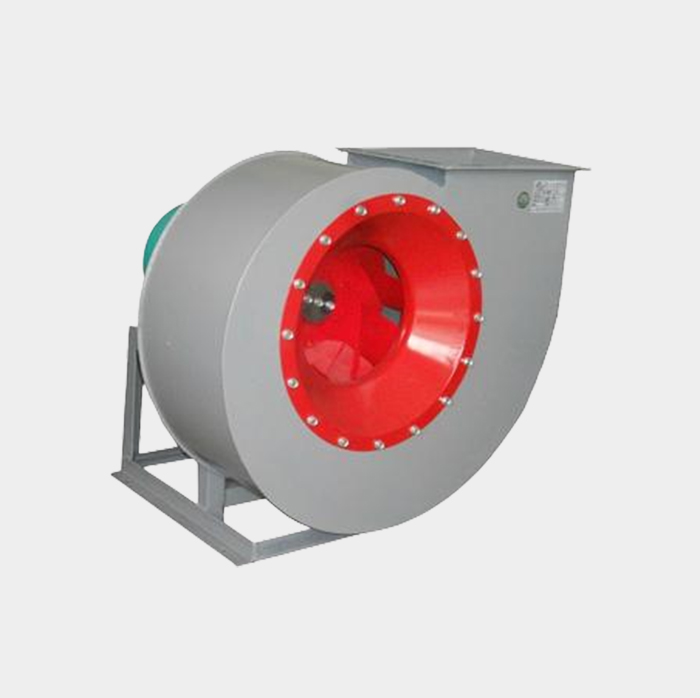

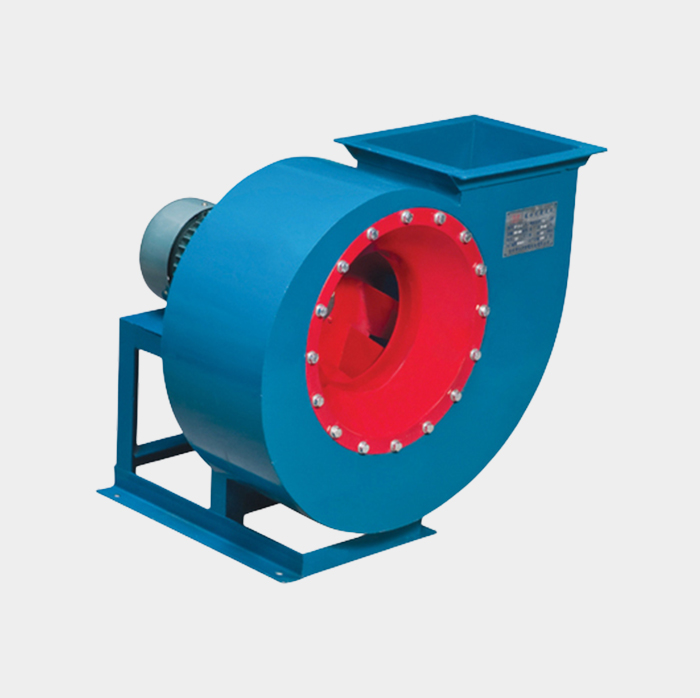

后彎單進風離心風機4-72 (c)式

  • 風量:990-226500m3/h;
  • 全壓:180-3350Pa;
  • 驅動方式(shi):直連,皮帶,軸承箱;
  • 用途:應用于環保行業(ye)、通風送(song)風、粉(fen)塵送(song)排風行業(ye)、工業(ye)爐行業(ye)等

產品應用

4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。

1、概述

1、用途: 4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不含粘性物質,所含塵土及硬質顆粒物不大于150mg/m3,氣體溫度(du)不得超過(guo)80℃。

F4-72為(wei)防腐型(xing)離心風機,用(yong)于(yu)輸送有腐蝕性的(de)氣(qi)體,可用(yong)玻璃鋼或鋼板滾塑、不銹鋼等材料制作。

B4-72為防爆型離心風機(ji),用于輸送易(yi)燃易(yi)爆的氣體(ti),配用防爆型電(dian)機(ji)、鑄鋁葉輪或非金屬材料制成。

FB4-72為防腐防爆型離心(xin)風機,用于輸(shu)送(song)有(you)腐蝕性且易燃易爆的氣體。

2、型式(shi):4-72型離心通風機可制成(cheng)右(you)旋(xuan)和(he)左旋(xuan)兩種型式(shi),風機的(de)傳動方式(shi)為A、B、C、D四種,6#以下采(cai)用(yong)A式(shi),7~12#采(cai)用(yong)C、D式(shi),16#以上采(cai)用(yong)B式(shi)。

3、結構(gou):機(ji)(ji)號6#以下的4-72型風(feng)機(ji)(ji)主要有(you)葉輪(lun)、機(ji)(ji)殼、進風(feng)口等部分(fen)(fen)配(pei)直聯電動機(ji)(ji)組成,7#以上除(chu)具(ju)有(you)上述部分(fen)(fen)外還有(you)傳(chuan)動部分(fen)(fen)。

(1) 葉(xie)輪:采(cai)用后傾翼(yi)型(xing)葉(xie)片、曲(qu)線型(xing)前盤和平(ping)板后盤組成(cheng),采(cai)用碳鋼制造,并經過靜、動平(ping)衡校正,空氣(qi)性能優良(liang),效率高,運轉平(ping)穩可靠。

(2) 機殼:采用(yong)碳鋼焊接制(zhi)作,12#以(yi)下制(zhi)成整體式(shi),16以(yi)上制(zhi)成兩(liang)開式(shi),用(yong)螺栓(shuan)連接。

(3) 進(jin)風口:進(jin)風口制成收斂式流線型(xing)整體結(jie)構,裝于風機的(de)側面,與軸(zhou)向平(ping)行的(de)截(jie)面為曲線形狀,能使氣體順利(li)進(jin)入葉輪,且損(sun)失較小。

(4) 傳(chuan)動(dong)組(zu):傳(chuan)動(dong)部分由主軸、軸承箱、滾動(dong)軸承、帶輪或聯軸器(qi)組(zu)成(cheng)。

2、工作條件

風量:990-226500m3/h;

全(quan)壓(ya):180-3350Pa;

驅動方(fang)式:直連,皮帶(dai),軸承箱(xiang);

3、風機應用

4-72型離心通(tong)風機(ji)可作為(wei)一般工廠(chang)及大型建筑物(wu)的室內通(tong)風換氣用。

4、風機型式及傳動方式

風機(ji)分左旋(xuan)和右旋(xuan)兩種型式,從(cong)電機(ji)(皮(pi)帶(dai)輪(lun))側(ce)正視(shi),葉輪(lun)按(an)順時針(zhen)方(fang)向(xiang)旋(xuan)轉為右旋(xuan),逆時針(zhen)旋(xuan)轉為左旋(xuan)。A式為電機(ji)直聯(lian)傳(chuan)動,B、C、E式為皮(pi)帶(dai)傳(chuan)動,D式為聯(lian)軸器(qi)傳(chuan)動。

5、性能參數表

了解詳細參數請聯(lian)系我們
